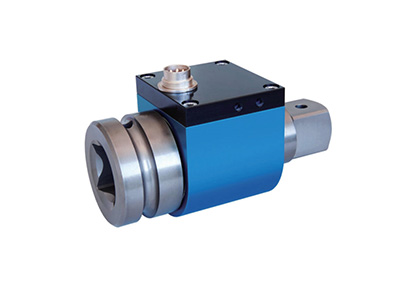

扭矩傳感器是對各種旋轉或非旋轉機械部件上對扭轉力矩感知的檢測。扭矩傳感器將扭力的物理變化轉換成精確的電信號。扭矩傳感器可以應用在制造粘度計,電動(氣動,液力)扭力扳手,它具有精度高,頻響快,可靠性好,壽命長等優點。
安裝步驟:
1.根據軸的連接形式和扭矩傳感器的長度,確定原動機和負載之間的距離,調節原動機和負載的軸線相對于基準面的距離,使它們的軸線的同軸度小于Φ 0.03mm,固定原動機和負載在基準面上。
2.將聯軸器分別裝入各自軸上。
3.調節扭矩傳感器與基準面的距離,使它的軸線與原動機和負載的軸線的同軸度小于Φ 0.03mm,固定扭矩傳感器在基準面上。
4.緊固聯軸器,安裝完成。
維護與保養:
1.每隔一年應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時,僅將兩端軸承蓋打開,將潤滑脂加入軸承,然后裝上兩端蓋。
2.應儲存在干燥、無腐蝕、室溫為 -20℃--70℃的環境里。
注意事項:
1.安裝時,不能帶電操作,切莫直接敲打、碰撞傳感器。
2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩,避免人身傷害。
3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA? 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端(電源地)連接。
安裝使用:
1.使用環境:扭矩傳感器應安裝在環境溫度為0℃ ~ 60℃,相對濕度小于90%,無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。
2.安裝方式:
(1) 水平安裝:
(2) 垂直安裝:
3.連接方式: 扭矩傳感器與動力設備、負載設備之間的連接
(1) 彈性柱銷聯軸器連接方式結構簡單,加工容易,維護方便。能夠微量補償安裝誤差造成的軸的相對偏移,同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合,工作溫度為-20-70℃。
(2) 剛性聯軸器連接形式結構簡單,成本低,無補償性能,不能緩沖減振,對兩軸的安裝精度較高。用于振動很小的工況條件。
4.安裝要求:
(1) 扭矩傳感器可水平安裝,也可垂直安裝。
(2) 動力設備、傳感器、負載設備應安裝在穩固的基礎上,以避免過大的震動,否則可能發生數據不穩,降低測量精度,甚至損壞傳感器。
(3) 采用彈性柱銷聯軸器或剛性聯軸器連接。
(4) 動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。
